El rendimiento de un medidor de flujo ultrasónico está intrincadamente vinculado a las propiedades del material de la tubería a través del cual mide el flujo de fluido. Como proveedor líder de medidores de flujo ultrasónico, entendemos el papel crítico que desempeña el material de la tubería para garantizar mediciones de flujo precisas y confiables. En esta publicación de blog, profundizaremos en las diversas formas en que el material de la tubería afecta la medición de un medidor de flujo ultrasónico y cómo puede tomar decisiones informadas para optimizar su sistema de medición de flujo.
Propiedades acústicas de materiales de tubería
Las propiedades acústicas del material de la tubería, como su densidad, elasticidad y velocidad del sonido, tienen un impacto significativo en la transmisión y recepción de señales ultrasónicas. Diferentes materiales de tubería tienen diferentes características acústicas, lo que puede afectar la intensidad de la señal, la atenuación de la señal y el tiempo de vuelo de las ondas ultrasónicas.
Por ejemplo, los metales como el acero y el cobre son excelentes conductores de sonido, con altas velocidades de sonido y bajas tasas de atenuación. Esto significa que las señales ultrasónicas pueden viajar a través de estos materiales con una pérdida mínima de energía, lo que resulta en señales fuertes y claras. Como resultado, los medidores de flujo ultrasónico generalmente funcionan bien cuando se instalan en tuberías de metal, proporcionando mediciones de flujo precisas y confiables.
Por otro lado, las tuberías de plástico, como PVC y PE, tienen velocidades de sonido más bajas y tasas de atenuación más altas en comparación con las tuberías de metal. Esto puede hacer que las señales ultrasónicas se debiliten a medida que viajan a través de la pared de la tubería, lo que lleva a una menor resistencia a la señal y una mayor incertidumbre de medición. En algunos casos, la señal puede ser tan débil que el medidor de flujo puede no ser capaz de detectarla en absoluto, lo que resulta en mediciones de flujo inexactas o no.
Gros de pared y aspereza de la pared de la tubería
El grosor y la rugosidad de la pared de la tubería también pueden afectar el rendimiento de un medidor de flujo ultrasónico. Una pared de tubería más gruesa puede aumentar la atenuación de las señales ultrasónicas, lo que hace que sea más difícil para el medidor de flujo detectar y medir el flujo con precisión. Además, una pared de tubería rugosa puede dispersar las señales ultrasónicas, haciendo que pierdan energía y reducen la relación señal / ruido.
Al instalar un medidor de flujo ultrasónico, es importante asegurarse de que el grosor de la pared de la tubería esté dentro del rango especificado para el medidor de flujo. La mayoría de los medidores de flujo ultrasónico están diseñados para funcionar con paredes de tuberías de un cierto grosor, y exceder este rango puede afectar significativamente la precisión de la medición. Del mismo modo, se prefiere una pared de tubería lisa sobre una áspera, ya que permite que las señales ultrasónicas viajen de manera más eficiente a través de la tubería.
Material de tubería y reflexión de la señal
Otro factor que puede afectar la medición de un medidor de flujo ultrasónico es el reflejo de las señales ultrasónicas en la pared de la tubería. Cuando una señal ultrasónica encuentra un límite entre dos materiales diferentes, como la pared de la tubería y el fluido dentro de la tubería, se refleja una parte de la señal hacia atrás. Esta señal reflejada puede interferir con la señal original, causando distorsión de la señal y errores de medición.
La cantidad de reflexión de la señal depende de la falta de coincidencia de impedancia acústica entre el material de la tubería y el fluido. La impedancia acústica es una medida de la resistencia de un material a la propagación de ondas de sonido, y está determinada por la densidad y la velocidad del sonido del material. Un gran desajuste de impedancia acústica entre el material de la tubería y el fluido puede dar lugar a una reflexión de señal significativa, mientras que un pequeño desajuste puede minimizar la reflexión.
Por ejemplo, al medir el flujo de agua en una tubería de acero, la impedancia acústica del acero es mucho mayor que la del agua. Esto puede causar una gran cantidad de reflejo de la señal en la pared de la tubería, que puede interferir con la medición del flujo. Para minimizar este efecto, algunos medidores de flujo ultrasónico están diseñados para usar un material de acoplamiento, como un gel o una almohadilla, entre el transductor y la pared de la tubería. El material de acoplamiento ayuda a coincidir con la impedancia acústica entre el transductor y la pared de la tubería, reduciendo la reflexión de la señal y mejorando la precisión de la medición.
Elegir el material de tubería derecho para la medición de flujo ultrasónico
En base a los factores anteriores, está claro que la elección del material de la tubería puede tener un impacto significativo en el rendimiento de un medidor de flujo ultrasónico. Al seleccionar un material de tubería para una aplicación de medición de flujo, es importante considerar los siguientes factores:
- Propiedades acústicas:Elija un material de tubería con buenas propiedades acústicas, como una alta velocidad de sonido y baja tasa de atenuación, para garantizar señales ultrasónicas fuertes y claras.
- Gros de pared de tubería y aspereza:Seleccione una tubería con un grosor de la pared que esté dentro del rango especificado para el medidor de flujo, y una pared de tubería suave para minimizar la atenuación y la dispersión de la señal.
- Incalidez de impedancia acústica:Considere el desajuste de la impedancia acústica entre el material de la tubería y el fluido, y elija un material de tubería que minimice el reflejo de las señales ultrasónicas.
- Compatibilidad con el fluido:Asegúrese de que el material de la tubería sea compatible con el fluido que se mide, para evitar la corrosión, la erosión u otras formas de daño a la tubería.
Nuestros medidores de flujo ultrasónico para diferentes materiales de tubería
Como proveedor líder de medidores de flujo ultrasónico, ofrecemos una amplia gama de productos que son adecuados para diferentes materiales y aplicaciones de tuberías. NuestroMedidor de flujo ultrasónico de mano de manoes un dispositivo portátil y fácil de usar que se puede utilizar para mediciones de flujo temporal en una variedad de materiales de tubería, incluidos metal, plástico y concreto. Está equipado con tecnología avanzada de procesamiento de señales que puede compensar los efectos del material de la tubería y otros factores, asegurando mediciones de flujo precisas y confiables.
NuestroMedidor de flujo ultrasónico portátiles un dispositivo más potente y versátil que es adecuado para el monitoreo de flujo a largo plazo en diferentes materiales de tubería. Cuenta con un transductor de alta precisión y un algoritmo de procesamiento de señal robusto que puede proporcionar mediciones de flujo precisas incluso en entornos desafiantes.

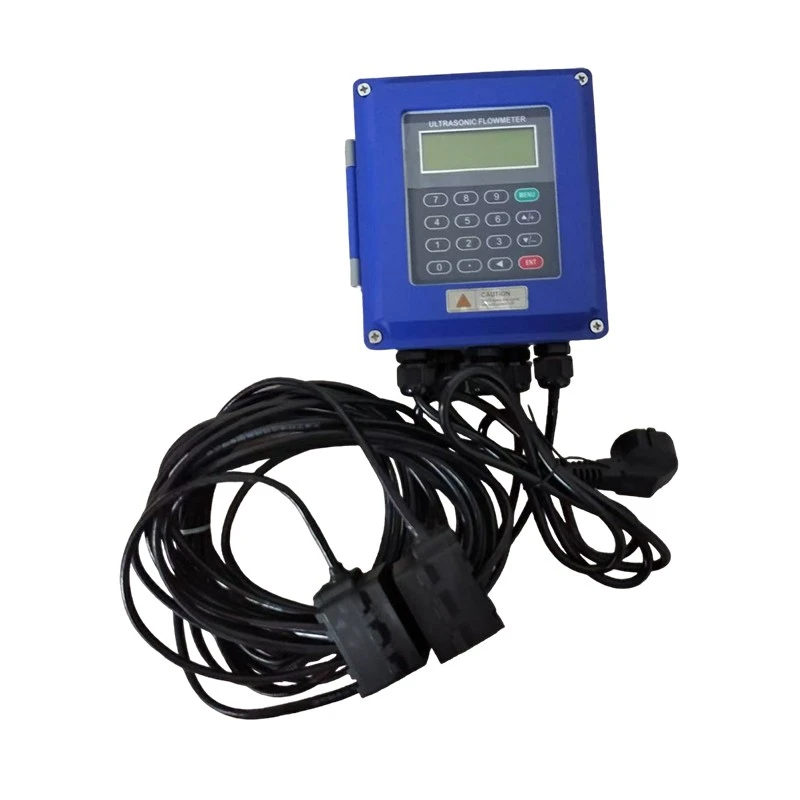

Para aplicaciones de instalación permanente, ofrecemos nuestroMedidor de flujo ultrasónico fijo. Este dispositivo está diseñado para instalarse directamente en la tubería, y puede proporcionar mediciones de flujo continuas y precisas durante un largo período de tiempo. Está disponible en diferentes configuraciones y opciones para cumplir con los requisitos específicos de su aplicación.
Contáctenos para las necesidades de su medidor de flujo ultrasónico
Si está buscando un medidor de flujo ultrasónico confiable y preciso para su aplicación, estamos aquí para ayudar. Nuestro equipo de expertos puede proporcionarle el soporte técnico y la orientación que necesita para elegir el medidor de flujo adecuado para sus requisitos específicos. Ya sea que necesite un medidor de flujo de mano, portátil o fijo, tenemos la solución para usted.
Contáctenos hoy para obtener más información sobre nuestros medidores de flujo ultrasónico y cómo pueden ayudarlo a mejorar la precisión y eficiencia de su medición de flujo. Esperamos trabajar con usted para satisfacer sus necesidades de medición de flujo.
Referencias
- ISO 17089-1: 2015, "Medición del flujo de fluido por método de tiempo de tránsito ultrasónico-Parte 1: Principios y requisitos generales"
- ASME MFC-17-2012, "Medición del flujo de fluido en conductos cerrados utilizando medidores de flujo ultrasónico"
- Miller, GK y Beck, MS (2010). Manual de medición de flujo: diseños y aplicaciones industriales. Cambridge University Press.
